Schuifmaat

Een schuifmaat is een meetinstrument waarmee buitenmaten (rode pijlen), binnenmaten (blauwe pijlen) en dieptematen (groene pijl) kunnen worden gemeten met aanmerkelijk grotere nauwkeurigheid dan met een liniaal of duimstok. De  gebruikelijke schuifmaten hebben een meetnauwkeurigheid van 1/10 of 1/20 mm. Er zijn ook schuifmaten met een digitale uitlezing.

Aflezen van schuifmaten

In afbeelding 1: Lees eerst waar de "0" staat. In dit geval staat de 0 tussen de 19 en de 20 mm, dus is het antwoord 19,...mm

Nu gaan we bepalen wat er op de puntjes van stap 1 moet komen te staan; Lees de nonius af: Deze staat op de 4 (= 0,4 mm). Je kan ook de streepjes tellen. Dit zijn er 8. Dus 14 x 0,05 = 0,4 mm. Tel vervolgens deze bij elkaar op, dus 19+0,4

Hieruit is de meting 19,4 mm

Als je dit voor afbeelding 2 ook doet, kom je uit op 7,95 mm

Binnen micrometer

een binnen micrometer is er voor om gaten nauwkeurig te meten op  1/100 mm nauwkeurig. op de foto hiernaast staan tweepunts micrometers afgebeeld. Er bestaan ook driepunts micrometers, deze zijn nauwkeuriger omdat er vaak beter vanuit het centrum van een gat meet. Wel is het meetbereik van een driepunts micrometer kleiner. Wanneer er gemeten wordt, zal het altijd moeten worden vastgedraaid met het ratel schroefje. Gebruik altijd 3 klikken zodat je altijd met de zelfde kracht aan het meten bent.

Hieronder bevind zich een uitleg over het aflezen van een micrometer. Ook is daar informatie te vinden over het afstellen.

Om goed te kunnen meten zal het meetinstrument op de juiste plek op 0 moeten staan. Hiervoor zijn er teststukken om je meetgereedschap te kalibreren. Hiernaast is een ring afgebeeld met een waarde van 5,003 mm Door deze te meten kan je kijken of je micrometer goed staat afgesteld. Is dit niet zo, zou je de micrometer moeten nullen. Hou hierbij rekening dat de meetoppervlaktes goed schoon zijn voordat je gaat meten.

Beugelschroefmaat

Een beugelschroefmaat is een meetgereedschap om buitenmaten nauwkeurig te meten op 0,001 mm. Om het gebruik van een beugelschroefmaat te verbeteren, kan je de schroefmaat in een beugel zetten zodat het meten makkelijker wordt. Wanneer je dat doet, klem je hem in op de isolerende handgreep, hierdoor wordt de beugel niet aangetast door de temperaturen. Wanneer er gemeten wordt, zal het altijd moeten worden vastgedraaid met het ratel schroefje. Gebruik altijd 3 klikken zodat je altijd met de zelfde kracht aan het meten bent.

Schoonmaken meetvlakken

Om nauwkeurig te meten, moeten de meetvlakken goed schoon zijn, de beste manier van het schoonmaken hiervan is om een stukje papier tussen de meetvlakken vast te draaien. Vervolgens haal je het papiertje er tussen uit. Draai hierna de meetvlakken tegen elkaar en kijk of de beugelschroefmaat op 0,000 staat. Vervolgens kan je de meeting starten.

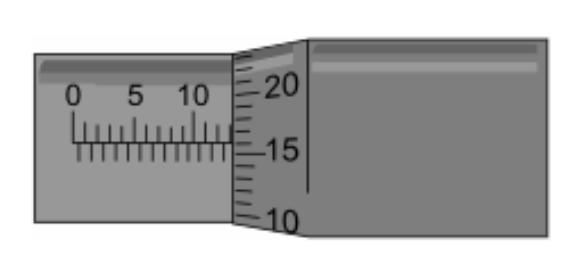

Voorbeeld 1

Op de horizontale lijn worden de hele millimeters weergegeven. In di geval is dat 13mm. Het streepje van 16mm op de meettrommel staat gelijk aan de horizontale lijn op de afleeshuis. De maat die bij deze afbeelding wordt aangegeven is (13 + 0,16) = 13,16mm.

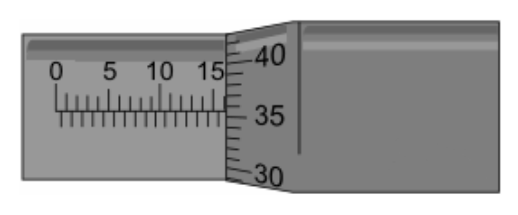

Voorbeeld 2

Op de afbeelding is het streepje onder de lijn van de schaalverdeling van de afleeshuis zichtbaar. Dit streepje onder de horizontale lijn geeft aan dat het om een halve millimeter gaat. Het is vervolgens de schaalverdeling dus in ieder geval 5,5mm. De schaalverdeling op de meettrommel geeft 36 aan. De maat die nu aangegeven wordt is in totaal 5,5 + 0,36 = 5,86mm.
